مصنوعات کی وضاحت
● ماڈل نمبر: EA7-250, EA7T-250, EA7E-250
● معیاری: IEC60947-2
● پولز: 3P، 4P
● شرح شدہ موجودہ: 100-250A
● شرح شدہ وولٹیج: 400V
● شرح شدہ موصلیت وولٹیج: 1000V
● ریلیز کی قسم: تھرمل اور برقی مقناطیسی یا الیکٹرانک
● فکسڈ قسم/ تھرمل اور برقی مقناطیسی سایڈست قسم/الیکٹرانک قسم
● لوازمات کی مکمل رینج، جیسے شنٹ ریلیز، انڈر/اوور وولٹیج ریلیز، الارم رابطہ، توسیعی ہینڈل آپریشن، موٹرائزڈ میکانزم وغیرہ۔
● محیطی درجہ حرارت: -25...+40 ڈگری
تعارف

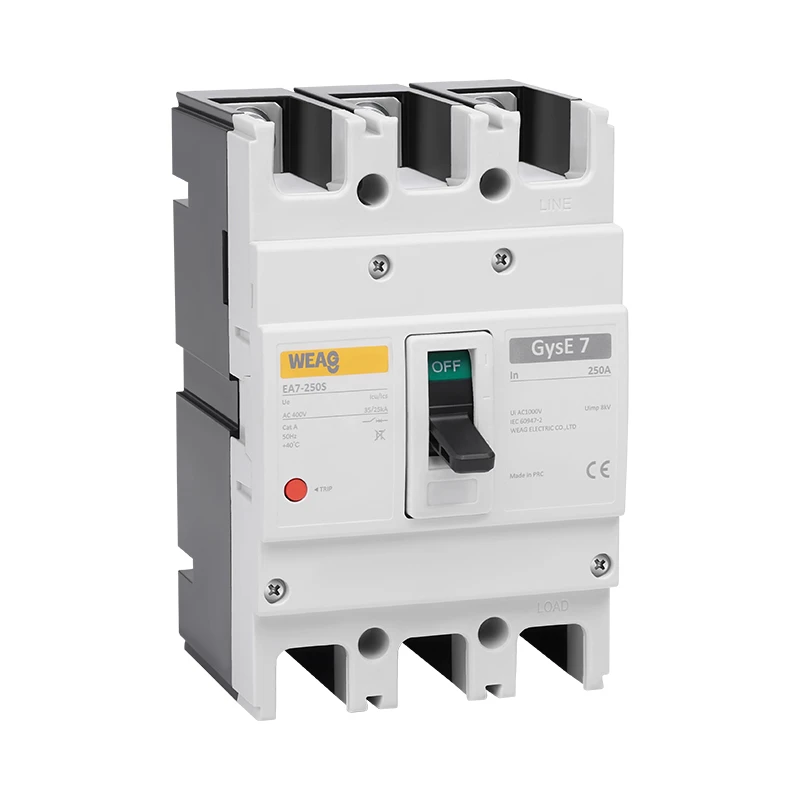

EA7 سیریز 180A 200A 225A 250A الیکٹرانک MCCB (مولڈڈ کیس سرکٹ بریکرز) کو متعارف کرایا جا رہا ہے، خاص طور پر 50/60Hz پر کام کرنے والے AC پاور ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔ یہ MCCBs برقی توانائی کی موثر تقسیم اور عام برقی خرابیوں جیسے اوورلوڈ، شارٹ سرکٹ اور کم وولٹیج کے خلاف قابل اعتماد تحفظ پیش کرتے ہیں۔
EA7 سیریز 180A 200A 225A 250A الیکٹرانک MCCB میں 1000V کا درجہ بند موصلیت کا وولٹیج ہے، جو ان کی پائیداری اور پاور ڈسٹری بیوشن نیٹ ورکس میں ہائی وولٹیج کی سطح کو برداشت کرنے کی صلاحیت کو یقینی بناتا ہے۔ وہ 400V تک مختلف آپریٹنگ وولٹیجز کے ساتھ مطابقت رکھتے ہیں، جو انہیں متنوع صنعتی اور تجارتی ایپلی کیشنز کے لیے موزوں بناتے ہیں۔
ان کی اعلی کرنٹ لے جانے کی صلاحیت کے ساتھ، EA7 سیریز 180A 200A 225A 250A الیکٹرانک MCCB قابل اعتماد تحفظ فراہم کرتے ہوئے برقی توانائی کو مؤثر طریقے سے تقسیم کرتا ہے۔ وہ جدید الیکٹرونک ٹرپ یونٹس سے لیس ہیں جو فوری طور پر غیر معمولی کرنٹ یا وولٹیج کی سطح کا پتہ لگاتے ہیں، مزید نقصان کو روکتے ہیں اور برقی نظام کی حفاظت کو یقینی بناتے ہیں۔
EA7 سیریز 180A 200A 225A 250A الیکٹرانک MCCB کو مضبوط کارکردگی اور پائیداری کے لیے ڈیزائن کیا گیا ہے، جو کبھی کبھار سرکٹ سوئچنگ اور موٹر اسٹارٹنگ آپریشنز کو سنبھالنے کے قابل ہے۔ وہ وقت کے ساتھ ساتھ مستقل اور قابل اعتماد آپریشن فراہم کرتے ہیں، جو انہیں AC پاور ڈسٹری بیوشن نیٹ ورکس میں ایپلی کیشنز کی ایک وسیع رینج کے لیے موزوں بناتے ہیں۔
خلاصہ یہ کہ EA7 سیریز 180A 200A 225A 250A الیکٹرانک MCCB AC پاور ڈسٹری بیوشن نیٹ ورکس کے لیے ضروری اجزاء ہیں۔ ان کے اعلی درجے کی موصلیت وولٹیج، مختلف آپریٹنگ وولٹیجز کے ساتھ مطابقت، اور اہم کرنٹ کو سنبھالنے کی صلاحیت کے ساتھ، یہ سرکٹ بریکر عام برقی خرابیوں کے خلاف قابل اعتماد تحفظ فراہم کرتے ہوئے برقی توانائی کو موثر طریقے سے تقسیم کرتے ہیں۔ ان کی مضبوط کارکردگی اور پائیداری انہیں صنعتی اور تجارتی ترتیبات میں برقی نظام کی حفاظت اور فعالیت کو یقینی بنانے کے لیے ایک قابل اعتماد انتخاب بناتی ہے۔
فنکشن
● اوورلوڈ تحفظ
● شارٹ سرکٹ تحفظ
● غلطی موجودہ تحفظ
● رابطہ منقطع کرنا
● ایڈجسٹ ٹرپ سیٹنگ
● الیکٹرانک سفر کی ترتیب
● ریموٹ کنٹرول
تکنیکی ڈیٹا
|
فریم کرنٹ (A) |
250 |
||
|
ماڈل (EA7 : فکسڈ ٹائپ) (EA7T: تھرمل اور برقی مقناطیسی سایڈست قسم) (EA7E: الیکٹرانک قسم) |
EA٪7b٪7b0٪7d٪7dS EA7T٪7b٪7b1٪7d٪7dS EA7E-250S |
EA٪7b٪7b0٪7d٪7dH EA7T٪7b٪7b1٪7d٪7dH EA7E-250H |
|
|
قطب نمبر |
3, 4 |
||
|
شرح شدہ موجودہ (A) |
100, 125, 140, 160,180,200,225,250 |
||
|
شرح شدہ وولٹیج (V) |
AC400V |
||
|
شرح شدہ موصلیت وولٹیج (V) |
AC1000V |
||
|
شارٹ سرکٹ توڑنے کی صلاحیت (KA) Icu/ICs |
AC400V |
25/18 |
35/25 |
|
آپریٹنگ سائیکل نمبر |
برقی زندگی |
3000 |
|
|
مکینیکل زندگی |
7000 |
||
|
خودکار ریلیز |
تھرمل اور برقی مقناطیسی یا الیکٹرانک |
||
