مصنوعات کی وضاحت

● موڈ نمبر: ED92

٪e2٪97٪ 8f IEC٪7b٪7b0٪7d٪7d٪2c IEC٪7b٪ 7b1٪7d٪ 7d

● 63A سے 125A تک موجودہ درجہ بندیوں کی وسیع رینج

● پولز نمبر: 1P, 1P+N, 2P, 3P, 3P+N, 4P

● شرح شدہ وولٹیج: 220/415V~

● موصلیت وولٹیج Ui: 500V

● شرح شدہ امپلس وولٹیج کو برداشت کرنے والا (1.5/50) Uimp: 4000V

● اعلی توڑنے کی صلاحیت: 6kA

● ٹرپنگ وکر: B, C, D

● لوازمات کی مکمل رینج

تعارف

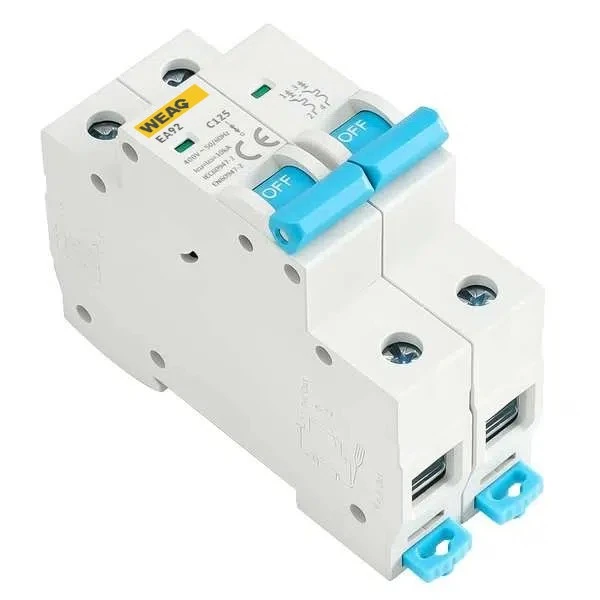

ED92 سیریز 125A اوورلوڈ MCB 50Hz/60Hz پر کام کرنے والے AC پاور سسٹمز کے لیے ایک قابل اعتماد حل ہے۔ 125A کے زیادہ سے زیادہ ریٹیڈ کرنٹ کے ساتھ، یہ MCBs مؤثر طریقے سے برقی تنصیبات کی حفاظت کرتے ہیں۔ وہ B، C، اور D اقسام میں آتے ہیں، مختلف سرکٹس کے مطابق سفر کی مختلف خصوصیات پیش کرتے ہیں۔ واضح نشانات شناخت اور دیکھ بھال کے کاموں کو آسان بناتے ہیں۔

یہ ED92 سیریز 125A اوورلوڈ MCB میں یا تو 6kA کی زیادہ توڑنے کی صلاحیت ہے، جو فالٹ کرنٹ کی مؤثر رکاوٹ کو یقینی بناتی ہے اور نقصان کو روکتی ہے۔ بین الاقوامی حفاظتی معیارات جیسے IEC/EN 60947-2 اور IEC/EN 60898-1 کی تعمیل کرتے ہوئے، یہ MCBs قابل اعتماد کارکردگی کی ضمانت دیتے ہیں۔ قابل اعتماد سرکٹ تحفظ کے لیے ED92 سیریز 125A اوورلوڈ MCB رہائشی بجلی کی تقسیم کے نظام میں وسیع پیمانے پر استعمال ہوتے ہیں۔

فیچر

● شارٹ سرکٹ تحفظ

● اوورلوڈ تحفظ

● جلدی سے بند کریں۔

● اعلی توڑنے کی صلاحیت

● آئسولیشن فنکشن

● رابطے کی پوزیشن کا اشارہ فنکشن

● سپورٹ 35 ملی میٹر دین – ریل کی تنصیب

● لائنوں کو نشان زد کرنے کے لیے شفاف ونڈو

● الیکٹریکل لوازمات کو منتخب کرنے اور MCB کی حالت کا دور دراز اشارہ حاصل کرنے کے قابل: ٹوٹنا، بند ہونا، اور فالٹ ٹرپنگ۔

● الیکٹریکل لوازمات کو منتخب کرنے اور ایم سی بی کے انڈر وولٹیج اور اوور وولٹیج تحفظ اور دور شنٹ ریلیز کا احساس کرنے کے قابل۔

تکنیکی ڈیٹا

معیاری	IEC٪2fEN٪7b٪7b0٪7d٪7d	IEC/EN60947-2
ریٹیڈ موجودہ میں	63, 80, 100, 125A
تحفظ	اوورکرنٹ اور شارٹ سرکٹ
سفر کی قسم	تھرمو میگنیٹک
کھمبے	1P, 1P+N, 2P, 3P, 3P+N, 4P
شرح شدہ وولٹیج Ue	240/415V~
موصلیت وولٹیج Ui	500V
شرح شدہ تعدد	50/60Hz
ریٹیڈ توڑنے کی صلاحیت	6kA٪3a Icu٪7b٪ 7b1٪7d٪7d٪25 Ics
توانائی کو محدود کرنے والی کلاس	3
شرح شدہ تسلسل وولٹیج کا سامنا (1.5/50) Uimp	4, 000V
ڈائی الیکٹرک ٹیسٹ وولٹیج ind۔ تعدد 1 منٹ کے لیے	2kV
تھرمل ریلیز کی خصوصیت	(1۔{1}}.45) x انچ	(1۔{1}}.30) x انچ
مقناطیسی رہائی کی خصوصیت	B: (3-5) x انچ C: (5-10) x انچ	D: (8-12) x انچ
برقی زندگی	4، 000 سائیکل
مکینیکل زندگی	10، 000 سائیکل
رابطہ پوزیشن اشارے	جی ہاں

تحفظ کی ڈگری	آئی پی 20
تھرمل عناصر کی ترتیب کے لیے حوالہ درجہ حرارت	30 ڈگری
محیطی درجہ حرارت (روزانہ اوسط کے ساتھ 35 ڈگری سے کم یا اس کے برابر)	-5 ڈگری ~+40 ڈگری، زیادہ سے زیادہ 95% نمی
ٹرمینل کنکشن کی قسم	کیبل/پن قسم کا بس بار
زیادہ سے زیادہ کیبل کے لئے ٹرمینل سائز	25mm2
زیادہ سے زیادہ ٹارک کو سخت کرنا	2.5Nm
چڑھنا	35mm DIN ریل پر چڑھنا
کنکشن	اوپر اور نیچے سے
پیکنگ کا طریقہ	1P	1P+N, 2P	3P	3P+N, 4P
	240 پی سیز	120 پی سیز	80 پی سیز	60 پی سیز

سوالات اور جوابات

سوال: ED92 MCB کا کام کیا ہے؟

A: ED92 MCB کا بنیادی کام الیکٹریکل سرکٹ کو اوورلوڈز اور شارٹ سرکٹ جیسے کرنٹ سے بچانا ہے۔ یہ خود بخود بجلی کے بہاؤ میں خلل ڈالتا ہے جب یہ ایک غیر معمولی موجودہ حالت کا پتہ لگاتا ہے، سرکٹ کو پہنچنے والے نقصان کو روکتا ہے اور حفاظت کو بڑھاتا ہے۔

سوال: ED92 MCB کیسے کام کرتا ہے؟

A: ED92 MCB میں ایک دو دھاتی پٹی یا ایک الیکٹرانک ٹرپ ڈیوائس ہے جو کرنٹ میں ہونے والی تبدیلیوں کا جواب دیتی ہے۔ جب کرنٹ MCB کی درجہ بندی کی گنجائش سے زیادہ ہو جاتا ہے، تو دائمی پٹی گرم ہو جاتی ہے اور جھک جاتی ہے، جس کی وجہ سے ٹرپ میکانزم فعال ہو جاتا ہے اور سرکٹ کھل جاتا ہے۔ الیکٹرانک ٹرپ MCBs میں، ٹرپ ڈیوائس کرنٹ کو محسوس کرتی ہے اور برقی طور پر سرکٹ کے کھلنے کو متحرک کرتی ہے۔

سوال: سفر کی خصوصیات کی بنیاد پر ED92 MCBs کی کیا اقسام ہیں؟

A: ED92 MCBs مختلف ٹرپ خصوصیات میں دستیاب ہیں، بشمول Type B، Type C، اور Type D۔ Type B MCBs عام مقصد کے بوجھ کے لئے موزوں ہیں، موٹروں اور انڈکٹو بوجھ کے لئے Type C، اور زیادہ inrush کرنٹ والے سرکٹس کے لئے Type D۔ ، جیسے ٹرانسفارمرز۔

سوال: ED92 MCB اور EA7 MCCB میں کیا فرق ہے؟

A: ED92 MCB ایک چھوٹا سرکٹ بریکر ہے، جو موجودہ کم درجہ بندی کے لیے ڈیزائن کیا گیا ہے (عام طور پر 63A تک) اور رہائشی اور تجارتی ایپلی کیشنز میں استعمال ہوتا ہے۔ دوسری طرف، EA7 MCCB (مولڈڈ کیس سرکٹ بریکر) ایک بڑا سرکٹ بریکر ہے جو اعلی موجودہ درجہ بندی (2000 amps تک) کو سنبھالنے کی صلاحیت رکھتا ہے اور عام طور پر صنعتی ترتیبات میں استعمال ہوتا ہے۔

سوال: کیا ED92 MCB کو سوئچ کے طور پر استعمال کیا جا سکتا ہے؟

A: ED92 MCB ایک آن آف سوئچ کے طور پر کام کر سکتا ہے، جس سے سرکٹ کو دستی کنٹرول کیا جا سکتا ہے۔ تاہم، یہ نوٹ کرنا ضروری ہے کہ MCB کو بار بار سوئچنگ ڈیوائس کے طور پر استعمال نہیں کیا جانا چاہئے، کیونکہ اس کا بنیادی مقصد سرکٹ کو زیادہ کرنٹ سے بچانا ہے بجائے اس کے کہ وہ عام مقصد کے سوئچ کے طور پر کام کرے۔

سوال: کیا ED92 MCB کو ٹرپ کرنے کے بعد دوبارہ ترتیب دیا جا سکتا ہے؟

A: ہاں، زیادہ تر MCBs کو ٹرپ کرنے کے بعد دستی طور پر دوبارہ ترتیب دینے کے لیے ڈیزائن کیا گیا ہے۔ ایک بار جب خرابی یا اوور کرنٹ کنڈیشن حل ہو جائے تو، MCB کو سرکٹ میں پاور بحال کرنے کے لیے واپس آن پوزیشن پر جا سکتا ہے۔

سوال: ED92 MCB اور فیوز میں کیا فرق ہے؟

A: ED92 MCB اور ایک فیوز دونوں بجلی کے سرکٹس کو زیادہ کرنٹ سے بچانے کا مقصد پورا کرتے ہیں۔ تاہم، بنیادی فرق یہ ہے کہ MCB کو ٹرپ کرنے کے بعد دستی طور پر دوبارہ ترتیب دیا جا سکتا ہے، جب کہ فیوز پھونکنے کے بعد اسے تبدیل کرنے کی ضرورت ہوتی ہے۔ ED92 MCBs فیوز کے مقابلے طویل مدت میں سہولت اور لاگت کی تاثیر پیش کرتے ہیں۔

سوال: ED92 MCB استعمال کرنے کے کیا فوائد ہیں؟

A: ED92 MCB استعمال کرنے کے کچھ فوائد میں شامل ہیں:
● سہولت: ED92 MCBs کو ٹرپ کرنے کے بعد دستی طور پر دوبارہ ترتیب دیا جا سکتا ہے، فیوز جیسے متبادل کی ضرورت کو ختم کر کے۔
● وقت کی بچت: ED92 MCB کو دوبارہ ترتیب دینا فیوز کو تبدیل کرنے، ڈاؤن ٹائم کو کم کرنے سے زیادہ تیز ہے۔
● لاگت سے موثر: ED92 MCBs دوبارہ استعمال کے قابل ہیں، بار بار فیوز تبدیل کرنے کی ضرورت کو ختم کرتے ہیں۔
● بہتر تحفظ: ED92 MCBs اوور کرینٹ کے خلاف درست اور قابل اعتماد تحفظ پیش کرتے ہیں، مخصوص ایپلی کیشنز کے لیے مختلف ٹرپ خصوصیات کے ساتھ۔
● بڑھتی ہوئی حفاظت: ED92 MCBs بہتر حفاظتی خصوصیات فراہم کرتے ہیں، جیسے آرک فالٹ کا پتہ لگانا، جو بجلی کی آگ کو روکنے میں مدد کرتا ہے۔

سوال: کیا ED92 MCB بجلی کے جھٹکے سے بچا سکتا ہے؟

A: جب کہ ED92 MCB بنیادی طور پر اوور کرنٹ سے حفاظت کرتا ہے، یہ بالواسطہ طور پر برقی حفاظت میں حصہ ڈالتا ہے۔ خرابی کے دوران سرکٹ میں خلل ڈالنے سے، ایک MCB بجلی کی فراہمی کو منقطع کر کے برقی جھٹکوں کو روکنے میں مدد کر سکتا ہے۔ تاہم، برقی جھٹکوں سے مخصوص تحفظ کے لیے، اضافی حفاظتی اقدامات جیسے بقایا کرنٹ ڈیوائسز (RCDs) یا گراؤنڈ فالٹ سرکٹ انٹرپٹرس (RCCB، RCBO، GFCIs) کی سفارش کی جاتی ہے، مثال کے طور پر، WEAG Brand EX63 RCCB اور EZ40 RCCB۔

سوال: کیا ED92 MCBs کو DC سرکٹس کے لیے استعمال کیا جا سکتا ہے؟

A: MCBs بنیادی طور پر AC سرکٹس کے لیے بنائے گئے ہیں۔ تاہم، MCB کے مخصوص ماڈل دستیاب ہیں جو DC سرکٹس کو سنبھال سکتے ہیں، مثال کے طور پر WEAG BrandEB63z، EA80z۔ مناسب تحفظ اور کارکردگی کو یقینی بنانے کے لیے DC ایپلی کیشنز کے لیے خاص طور پر درجہ بند MCBs کا انتخاب کرنا ضروری ہے۔

سوال: ED92 MCB کی "توڑنے کی صلاحیت" کیا ہے؟

A: توڑنے کی گنجائش سے مراد زیادہ سے زیادہ فالٹ کرنٹ ہے جسے MCBs بغیر کسی نقصان کے محفوظ طریقے سے روک سکتے ہیں۔ یہ زیادہ سے زیادہ غلطی کی سطح کی نشاندہی کرتا ہے جسے MCB سنبھال سکتا ہے۔ بریکنگ صلاحیت کے ساتھ ایک MCB کا انتخاب کرنا بہت ضروری ہے جو سرکٹ کی خرابی کی موجودہ سطح سے میل کھاتا ہو یا اس سے زیادہ ہو جس کی وہ حفاظت کر رہا ہے۔

س: سنگل پول ED92 MCB اور ملٹی پول ED92 MCB میں کیا فرق ہے؟

A: سنگل پول ED92 MCB کو سرکٹ میں سنگل فیز یا سنگل کنڈکٹر کی حفاظت کے لیے ڈیزائن کیا گیا ہے۔ یہ صرف ایک قطب میں موجودہ بہاؤ کو روکتا ہے۔ اس کے برعکس، ایک کثیر قطب ED92 MCB بیک وقت متعدد مراحل یا متعدد کنڈکٹرز کی حفاظت کر سکتا ہے۔ یہ بیک وقت تمام کھمبوں میں موجودہ بہاؤ کو روکتا ہے، ملٹی فیز سرکٹس کے لیے جامع تحفظ فراہم کرتا ہے۔

سوال: کیا ED92 MCBs کو موٹر کے تحفظ کے لیے استعمال کیا جا سکتا ہے؟

A: جی ہاں، ED92 MCBs کو موٹر کے تحفظ کے لیے استعمال کیا جا سکتا ہے، لیکن ان کی مناسبیت موٹر کی خصوصیات اور موجودہ موجودہ ضروریات پر منحصر ہے۔ موٹر کے شروع ہونے والے کرنٹ کو سنبھالنے اور اوورلوڈز اور شارٹ سرکٹس کے خلاف موثر تحفظ فراہم کرنے کے لیے ED92 MCB کو مناسب ٹرپ خصوصیات کے ساتھ منتخب کرنا ضروری ہے، جیسے کہ ٹائپ C یا ٹائپ D۔

سوال: کیا ED92 MCBs کو بقایا کرنٹ ڈیوائسز (RCDs) یا گراؤنڈ فالٹ سرکٹ انٹرپٹرس (RCCB، GFCIs) کے ساتھ استعمال کیا جا سکتا ہے؟

A: جی ہاں، بہتر برقی حفاظت کے لیے ED92 MCBs کو RCDs یا RCCB، GFCIs کے ساتھ استعمال کرنا عام ہے۔ ED92 MCBs زیادہ کرنٹ سے تحفظ فراہم کرتے ہیں، جبکہ RCDs یا RCC، GFCIs بجلی کے جھٹکے اور زمینی خرابیوں سے تحفظ فراہم کرتے ہیں۔ یہ مجموعہ برقی سرکٹس اور آلات کے لیے جامع تحفظ کو یقینی بناتا ہے۔
